وظایف قطعه : تنظیم هوای ورودی به موتور در حالت دور آرام و دور بالا
نحوه عملکرد قطعه به زبان ساده :

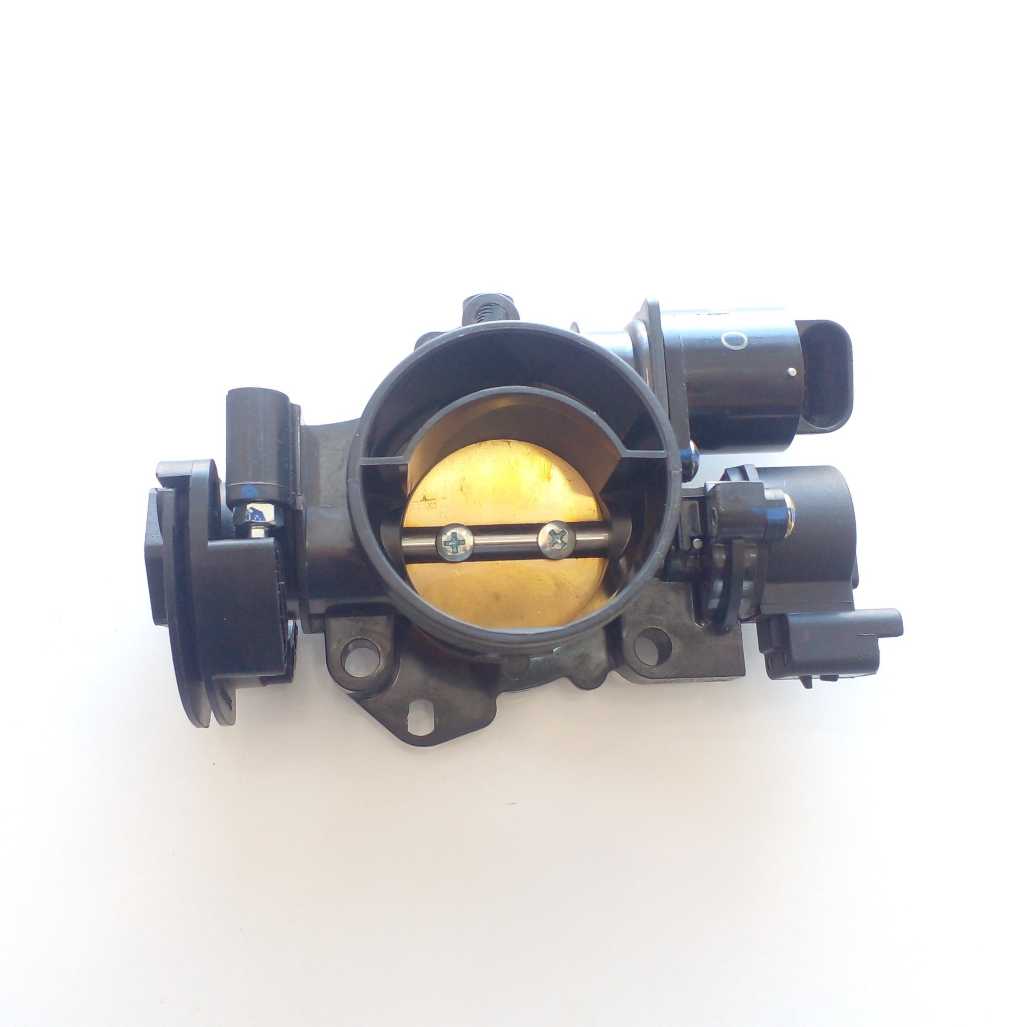

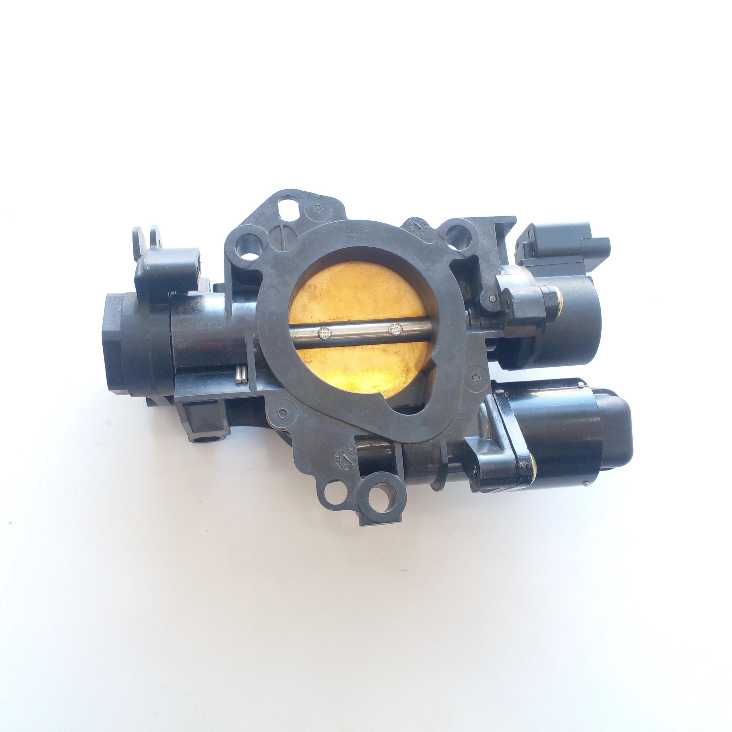

این نوع دریچه گاز تشکیل شده از : هوزینگ – پولکی – استپر موتور – سنسور دریچه گاز – مجرای فرعی هوای ورودی
زمانی که موتور در حالت درجا کار می کند ، دریچه گاز کاملا بسته است. در این حالت هوای مورد نیاز موتور از مجرای فرعی تامین می شود که استپر موتور در این مسیر قرار دارد و توسط ایسیو با توجه به بار موتور میزان هوای ورودی را تنظیم می کند.
زمانی که راننده پدال گاز را فشار می دهد ، حرکت پدال توسط سیم گاز به محور دریچه گاز منتقل می شود. این عمل باعث می شود پولکی به نسبت فشردن پدال گاز ، باز شود و هوای مورد نیاز از طریق دهانه اصلی دریچه تامین شود.
سنسور دریچه گاز با چرخش محور دریچه ، میزان باز شدن دریچه گاز را به ایسیو گزارش می دهد تا به نسبت هوای ورودی ، سوخت تنظیم شود.
نکات فنی نصب و راه اندازی :
- زمان تعویض دریچه گاز سوئیچ خودرو بسته باشد
- قبل از نصب دریچه جدید ، به پین اوت سنسور دریچه گاز دقت کنید که جابجا نباشد
- بعد از نصب دریچه جدید ، باید توسط دستگاه دیاگ مقداردهی اولیه یا ریست انجام شود
- واشر دریچه گاز را از نظر سالم بودن بررسی کنید
- برای تمیز کردن استپر موتور از اسپری مخصوص استفاده شود
- به شافت استپر موتور فشار وارد نکنید
تاثیرات خرابی این قطعه بر عملکرد خودرو :
بر اساس خرابی هر قسمت عیب های زیر بوجود می آید
الف ) هوزینگ : 1- موتور پر گاز کار میکند 2- دور موتور نوسان دارد
ب) استپر موتور : 1- موتور پرگاز کار می کند 2- دور موتور نوسان دارد 3- موتور درجا کار نمی کند 4- در حرکت موقع کاهش ناگهانی سرعت ، خودرو خاموش می شود 5- موتور با لرزش کار می کند
ج) سنسور دریچه گاز : 1- موتور پرگاز کار می کند 2- خودرو در حرکت ، دچار کپ می شود 3- خودرو موقع شتاب گیری دچار کند زدن می شود
کدهای خطای دستگاه دیاگ مربوط به این قطعه :
براساس خرابی قطعات دریچه گاز ، خطاها عبارتند از
الف) سنسور دریچه گاز : P0121 – P0122 – P0123 – P0124
ب) استپر موتور : P0504 – P0505 – P0505 – P0506 – P0507 – P0511
نحوه عیب یابی و برطرف کردن عیب :
قطعات دریچه گاز را به صورت جدا تست می کنیم
- هوزینگ ( بدنه دریچه گاز ): این قسمت را از نظر هوا کشیدن تست کنید.
- مرحله اول – هواکش را باز کرده و خودرو را روشن کنید سپس جلوی مجرای هوای فرعی را بگیرید. اگر خودرو خاموش شد ، هوزینگ سالم است در غیر اینصورت مرحله بعد را انجام دهید.
- مرحله دوم – دهانه ورودی دریچه را با دست بگیرد. اگر خودرو خاموش کند ، هوزینگ سالم است در غیر اینصورت هوزینگ دچار خوردگی شده و باید آن را تعویض کرد.
نکته : اگر در دستگاه دیاگ مقدار استپر موتور کمتر از 20 باشد ، نشانه هواکشیدن است.
- استپر موتور : ابتدا توسط دستگاه دیاگ خطاها را بررسی کنید. سپس از قسمت تست عملگرها ، این قطعه را مورد تست قراردهید. حرکت شافت استپر نباید همراه با صدا و رد کردن باشد.
نکته : اگر ولتاژ باتری در دستگاه دیاگ نزدیک صفر باشد ، استپر موتور کار نمی کند.
- سنسور دریچه گاز : در دستگاه دیاگ پارامتر ها را بررسی کنید.
- این قطعه دو پارمتر دارد : زاویه ، باید صفر باشد – ولتاژ ، باید بین 450 تا 700 میلی ولت باشد.
- قبل از تعویض سنسور ، پایه های تغذیه این سنسور روی سوکت آن را توسط لامپ تست بررسی کنید. پایه های سنسور دریچه گاز شامل : 5+ ولت و منفی است. سپس پایه سیگنال تا ایسیو را توسط مولتی متر بررسی کنید
